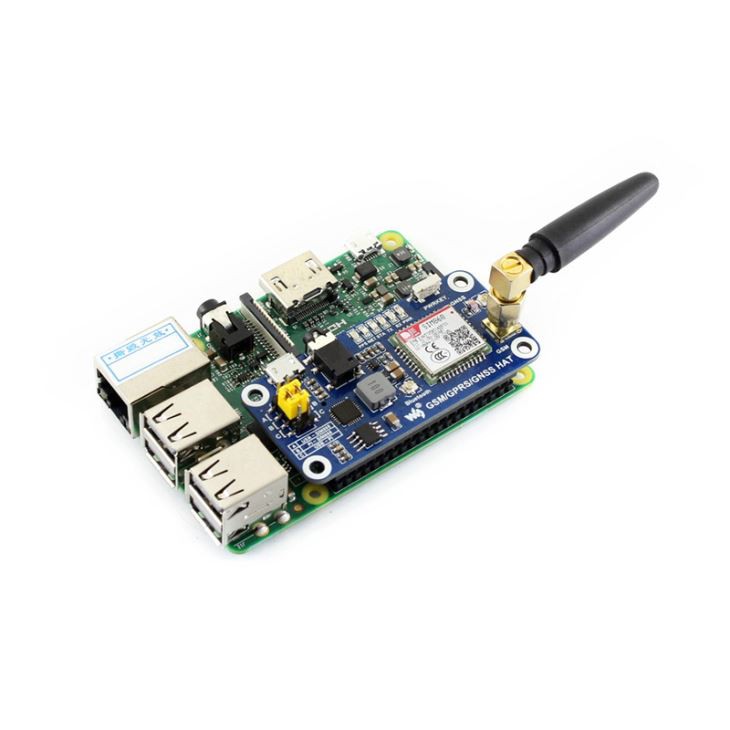

জিএসএম / জিপিআরএস / জিপিএস / বুলেটোথ সিম 868 রাস্পবেরি পাইপ রাস্পবেরি পাইয়ের জন্য উন্নয়ন সম্প্রসারণ বোর্ড
বস্তুর বর্ণনা:
এটি একটি সহজ, কম শক্তি রাস্পবেরী পাই হ্যাট যার মধ্যে মাল্টি যোগাযোগ কার্যকারিতা রয়েছে: জিএসএম, জিপিআরএস, জিএনএসএস এবং ব্লুটুথ।
এটি আপনার পাইকে সহজেই একটি টেলিফোন কল করতে, বার্তা প্রেরণ করতে, বেতার ইন্টারনেট সংযোগ করতে, বিশ্বব্যাপী অবস্থান, ব্লুটুথের মাধ্যমে ডেটা স্থানান্তরিত করতে এবং আরও কিছু করতে দেয়।
বৈশিষ্ট্য:
সাধারণ
রাস্পবেরী পাই সংযোগকারী, রাস্পবেরী পাই 3 বি / 3 বি + / জিরো / জিরো ডাব্লু এর সাথে সামঞ্জস্যপূর্ণ
এসএমএস, ফোন কল, জিপিআরএস, ডিটিএমএফ, HTTP, এফটিপি, এমএমএস, ইমেইল ইত্যাদি সমর্থন করে।
সাপোর্ট জিপিএস, কমপাস, গ্লোনাস, এলবিএস বেস স্টেশন পজিশনিং, ওমনি পজিশনিং
ব্লুটুথ 3.0, ব্লুটুথ মাধ্যমে স্থানান্তর তথ্য সমর্থন করে
ইউরার্ট ইউএসবি থেকে UART রূপান্তরকারী CP2102 UART ডিবাগিংয়ের জন্য
মডিউল কাজ অবস্থা ইঙ্গিত জন্য 6x LEDs
1.8V / 3 ভি সিম কার্ডের জন্য সিম কার্ড স্লট
ব্যাকআপ ব্যাটারি ধারক সঙ্গে RTC
Baudrate স্বয়ংক্রিয় সনাক্তকরণ (1200bps ~ 115200bps)
AT কমান্ডের মাধ্যমে নিয়ন্ত্রণ করুন (3 জিপিপি টিএস 27.007, ২7.005, এবং সিমকম এটি কমান্ড উন্নত করেছে)
সিম অ্যাপ্লিকেশন টুলকিট সমর্থন করে: জিএসএম 11.14 রিলিজ 99
উন্নয়ন সংস্থান এবং ম্যানুয়াল সঙ্গে আসে (রাস্পবেরী পাই / Arduino / STM32 জন্য উদাহরণ)
জিএসএম / জিপিআরএস
দল
জিএসএম 850 / ইজিএসএম 900 / ডিসিএস 1800 / পিসিএস 1900 মেগাহার্টজ
চতুর্ভুজ ব্যান্ড স্বয়ংক্রিয় অনুসন্ধান
জিএসএম ফেজ 2/2 + এর সাথে সঙ্গতিপূর্ণ
Emitting ক্ষমতা
ক্লাস 4 (2 ডাব্লু @ জিএসএম 850 / ইজিএসএম 900 মেগাহার্টজ)
ক্লাস 1 (1 ওয়াট @ ডিসিএস 1800 / পিসিএস 1900 মেগাহার্টজ)
জিপিআরএস সংযোগ
জিপিআরএস মাল্টি-স্লট ক্লাস 12 (ডিফল্ট)
জিপিআরএস মাল্টি-স্লট ক্লাস 1 ~ 1২ (কনফিগারযোগ্য)
জিপিআরএস তথ্য বৈশিষ্ট্য
Downlink গতি: সর্বোচ্চ 85.6kbps
আপলিংক গতি: সর্বোচ্চ 85.6kbps
কোডিং স্কিমগুলি: সিএস -1 \ সিএস -2২ সিএস -3 \ সিএস -4
PPP সংযোগের জন্য PAP (পাসওয়ার্ড প্রমাণীকরণ প্রোটোকল) সমর্থন করে
পিবিসিএসি সমর্থন করে
ইউএসএসডি সমর্থন করে
খুদেবার্তা
সমর্থন করে: এমটি / এমও / সিবি / টেক্সট / PDU মোড
এসএমএস স্টোরেজ: সিম কার্ড
অডিও
ভয়েস এনকোড / ডিকোড মোড: অর্ধেক হার \ সম্পূর্ণ হার \ উন্নত পূর্ণ হার \ অ্যাডাপ্টিভ মুটি রেট
ইকো বাতিলকরণ সমর্থন করে
শব্দ হ্রাস সমর্থন করে
GNSS
রিসিভার টাইপ
33 ট্র্যাকিং চ্যানেল
99 অধিগ্রহণ চ্যানেল
জিপিএস L1 সি / একটি কোড
সংবেদনশীলতা
ট্র্যাকিং: -165 ডিবিএম
ঠান্ডা শুরু: -148 ডিবিএম
টাইম টু প্রথম-ফিক্স
ঠান্ডা শুরু: 28s (typ।)
গরম শুরু: <>
উষ্ণ শুরু: 26s
সঠিকতা
অনুভূমিক অবস্থান: <2.5m>
ব্লুটুথ
এ কমান্ড ইন্টিগ্রেটেড
ব্লুটুথ স্পেসিফিকেশন 3.0 + EDR compliant
এসপিপি, OPP, এইচএফপি / এইচএসপি, ইত্যাদি সমর্থন করে
বিবিধ
অপারেটিং ভোল্টেজ: 5V
অপারেটিং তাপমাত্রা: -40 ° C ~ 85 ° সে
সংগ্রহস্থল তাপমাত্রা: -45 ° C ~ 90 ° সে
মাত্রা: 30.2 মিমি এক্স 65 মিমি
প্যাকিং তালিকা:
জিএসএম / জিপিআরএস / জিএনএসএস হ্যাট এক্স 1
জিএসএম অ্যান্টেনা x1
জিপিএস বহিরাগত অ্যান্টেনা (বি) x1
ব্লুটুথ অ্যান্টেনা x1
ইউএসবি টাইপ মাইক্রো প্লাগ তারের x1 একটি প্লাগ
RPi স্ক্রু প্যাক (2pcs) x1
নোট: ছবিতে রাস্পবেরী পাই অন্তর্ভুক্ত করা হয় না
বোর্ডে কি আছে
সিম 868 মডিউল
ZMM5V1: নিয়ন্ত্রক ডায়োড
SMF05C: টিভিএস ডায়োড
CP2102: ইউএসবি থেকে UART রূপান্তরকারী
MP1482: ক্ষমতা চিপ
NDC7002N: ভোল্টেজ স্তর অনুবাদক
জিপিএস অবস্থা নির্দেশক
নেট নির্দেশক: মডিউল শুরু হলে দ্রুত ফ্ল্যাশ
GSM নিবন্ধন সফল হওয়ার পরে ধীরে ধীরে ঝলসানি
STA মডিউল কাজ অবস্থা নির্দেশক
SIM868 UART Tx / Rx সূচক
ক্ষমতা সূচক
সিম 868 কন্ট্রোল বোতাম: বোতাম টিপুন এবং সিম 868 শুরু / বন্ধ করার জন্য 1 সেকেন্ড ধরে থাকুন
রাস্পবেরী পাই জিপিওআই সংযোগকারী
সিম কার্ড স্লট
USB থেকে UART ইন্টারফেস
3.5 মিমি ইয়ারফোন / মাইক জ্যাক
GNSS অ্যান্টেনা সংযোগকারী
ব্লুটুথ অ্যান্টেনা সংযোগকারী
জিএসএম অ্যান্টেনা সংযোগকারী
CR1220 ব্যাটারি ধারক: RTC ব্যাকআপ ব্যাটারি জন্য
UART নির্বাচন সুইচ
উত্তরঃ ইউএসবি থেকে ইউআরএল এর মাধ্যমে সিম 868 টি নিয়ন্ত্রণ করুন
বি: রাস্পবেরি পাই এর মাধ্যমে সিম 868 নিয়ন্ত্রণ করুন
সি: USB থেকে UART এর মাধ্যমে রাস্পবেরী পাই ব্যবহার করুন
